تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: BRICTEC
إصدار الشهادات: ISO9001
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الحالة: |
جديد |
أوتوماتيكي: |
نعم.. |
طريقة: |
معدات اختبار |
المعالجة: |
تحليل واختبار المواد الخام |
المواد الخام: |
الطين والتربة والطين والرماد المتطاير |
النوع: |
آلة صنع الطوب الطين |
أبرز: |
آلة تصنيع الطوب تحليل المواد الخام ومعدات الاختبار |
الحالة: |
جديد |
أوتوماتيكي: |
نعم.. |
طريقة: |
معدات اختبار |
المعالجة: |
تحليل واختبار المواد الخام |
المواد الخام: |
الطين والتربة والطين والرماد المتطاير |
النوع: |
آلة صنع الطوب الطين |
أبرز: |
آلة تصنيع الطوب تحليل المواد الخام ومعدات الاختبار |

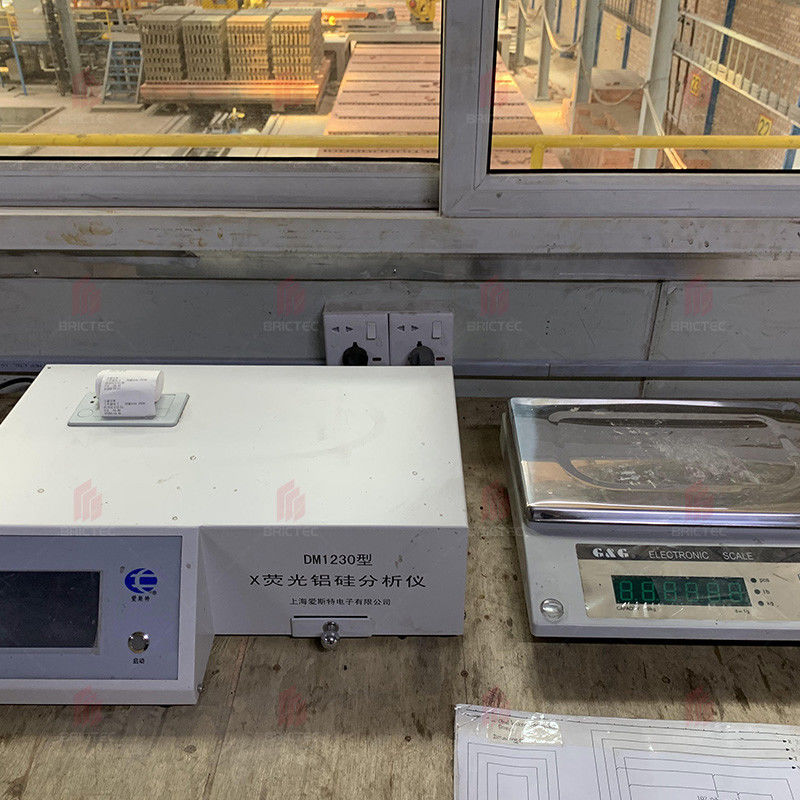

خدمة تحليل مواد الطوب الخام لتحليل التركيب والاختبار
شركة شيان بريكتيك للهندسة المحدودة تقدم سلسلة من خدمات مصنع الطوب بما في ذلك: تحليل المواد الخام والتصميم والإرشاد، توريد الملحقات، الترقية والتحسين،إدارة الإنتاجمن بينها تحليل المواد الخام يساعد على فهم ظروف المواد الخام للعملاء بوضوح، مما يوفر للعملاء حلول صناعة الطوب أكثر احترافية ودقة.
تحليل المواد الخام يتضمن 7 أجزاء:
1خصائص المواد الخام الفيزيائية
2الخصائص الكيميائية للمواد الخام
3خصائص التجفيف
4خصائص إطلاق النار
5اختبار انفجار الجير
6اختبار التجليد
7الاستنتاج والاقتراح
عرض العينة
1خصائص المواد الخام الفيزيائية
| رقم التقرير: | ||||||||
| المواد الخام | الطين | مصدر المواد الخام | ||||||
| الطرف المكلف | تاريخ الإرسال | 8 - 23 أكتوبر | ||||||
| الطرف المقدم | تحليل | الملكية المادية | ||||||
| نتيجة التحليل | ||||||||
| عنصر التحليل | الصفائح التي تشكل الرطوبة ((%) | البلاستيكية | محتوى الرطوبة الحرجة | معامل حساسية التجفيف | التجفيف تقلص الخط معدل ((%) |
|||
| (%) | ||||||||
| المواد الخام | الحد الأقصى للسيولة | الحد الأقصى للبلاستيك | مؤشر البلاستيكية | |||||
| (%) | (%) | |||||||
| الطين | 17.87 ((مستند جاف) | 23.43 | 17.75 | 5.68 | 11.13 | 0.59 | 1.76 | |
| 15.16 ((أساس الرطوبة) | ||||||||
| ملاحظات | ||||||||
| تاريخ التقرير | 18 أكتوبر2023 | تاريخ الإصدار | سنة / شهر | |||||
2الخصائص الكيميائية للمواد الخام
| المواد الخام | الطين | مصدر المواد الخام | ||||
| الطرف المكلف | تاريخ الإرسال | 8 - 23 أكتوبر | ||||
| الطرف المقدم | تحليل | المكون الكيميائي | ||||
| نتيجة التحليل ((%) | ||||||
| البند | الطين | |||||
| SiO2 | 57.81 | |||||
| Al2O3 | 11.35 | |||||
| Fe2O3 | 4.64 | |||||
| CaO | 8.73 | |||||
| MgO | 2.52 | |||||
| K2O | 2.8 | |||||
| Na2O | 1.78 | |||||
| SO3 | 0.44 | |||||
| TiO2 | 0.65 | |||||
| خسارة عند الإشعال | 8.76 | |||||
| ملاحظة | ||||||
| تاريخ التقرير | 18 - 23 أكتوبر | تاريخ الإصدار | ||||
3خصائص التجفيف
يتم تجفيف العينات الشكل بشكل طبيعي لمدة 24 ساعة ثم وضعها في الفرن عند 105 ± 5 درجة مئوية لمدة 8 ساعات. لم يكن هناك أي شقوق على عينات الطوب المجفف ، والقوة جيدة جدا ،ونسبة تقلص خط التجفيف هي 1.76 بالمئة
4.خصائص إطلاق النار
(1) فرن التدرج الحراري: يتم طهي عينات صغيرة (40x20x10mm) في فرن التدرج الحراري لقياس درجة حرارة الطهي ومجموعة درجات الحرارة. ظروف الطهي هي كما يلي:
معدل التسخين: < 200 درجة مئوية في الساعة
دورة إطلاق النار: 6 ساعات
حفظ الحرارة: 30 دقيقة
طريقة التبريد: تبريد إلى درجة حرارة الغرفة مع الفرن
الشكل 1 الطوب المحشور من حجم صغير في فرن التدرج الحراري من 900 درجة مئوية إلى 1150 درجة مئوية
(2) معدل تقلص المنتج في التدخين ومعدل امتصاص المياه: يتم قياس معدل تقلص التدخين ومعدل امتصاص المياه على العينات التي يتم تدخينها في فرن التدرج.و منحنيات العلاقة بين درجة الحرارة، امتصاص المياه وتقلصهما في الشكل 2.
يتم سرد نظام إطلاق العينة أدناه (الجدول 1) من خلال تشطيب الشكل 2 (منحنى إطلاق النار) وظروف إطلاق العينة عند درجات حرارة مختلفة.
الجدول 1 نظام إطلاق العينات
| المواد الخام | نطاق درجة حرارة الإطلاق | درجة حرارة الإطلاق |
| عينة الطين | 980~1080°C | 1030 درجة مئوية |
(3) فرن حرارة عالية: تم حرق العينات المجففة في فرن حرارة عالية وفقًا لنظام الحرارة العادي. ظروف الحرارة كانت على النحو التالي:
درجة حرارة الغرفة - درجة حرارة الطهي 150 درجة مئوية / ساعة
درجة حرارة الطهي عزل لمدة ساعة واحدة
تبرد إلى درجة حرارة الغرفة مع الفرن
عينات من الطين: عينة تجريبية صغيرة من الطوب المخمر مطبوخة عند 1040 درجة مئوية
يتم تحديد درجة حرارة الطهي لعينة الطين عند 1040 درجة مئوية. بعد الطهي ، يتحول لون العينة إلى اللون الأصفر الفاتح ، مع وجود صوت واضح عند النقر. نسبة تقلص العينة أثناء الطهي هي 0.24%.
5.اختبار انفجار الجير
تم إجراء الاختبار على العينات المحترقة ، ولم تحدث ظاهرة انفجار الجير في الاختبار المحاكي على نطاق صغير.
6اختبار التجليد
تم إجراء الاختبار على العينات المحروقة، ولم تحدث ظاهرة التجمد في الاختبار المحاكي على نطاق صغير.
7الاستنتاج والاقتراح
(1) نموذج الطين لديه محتوى أعلى من CaO ، والبلاستيكية المنخفضة وانخفاض حساسية التجفيف.
(2) عند إجراء اختبار محاكاة للطوب المحشور على نطاق صغير مع 100٪ الطين كمادة أولية ، فإن عملية التشكيل صعبة إلى حد ما ، وقوة الطوب الأخضر الرطب ضعيفة ،التي تحتاج إلى تذكير العميلأداء التجفيف والحرق للعينات المشكلة جيد عند درجة حرارة حرق معتدلة من 980 درجة مئوية إلى 1080 درجة مئوية.
(3) لم تحدث ظاهرة انفجار الجير عند إجراء اختبار محاكاة على نطاق صغير.
(4) لم تحدث أي ظاهرة التجمد عند إجراء اختبار محاكاة على نطاق صغير.
فيديو
