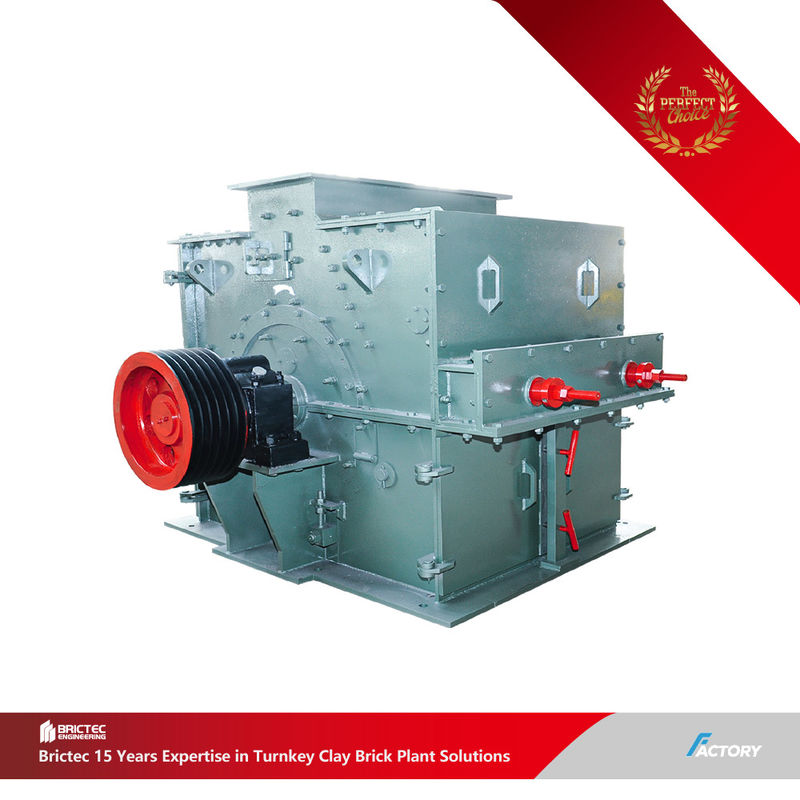

كسارة مطرقة أوتوماتيكية للطوب الطيني المواد الخام توفير الطاقة معتمدة من قبل ISO

مقدمة عن المعدات:

كسارة المطرقة هي معدة تكسير المواد التي تكسر المواد من خلال التأثير، وهي متوفرة بنوعين: أحادي الدوار ومزدوج الدوار. تقوم بتكسير المواد مباشرة بحجم جسيمات أقصى يبلغ 600-1800 مم إلى 25 مم أو أقل في عملية تكسير واحدة.

التطبيقات:

مناسبة لتكسير المواد متوسطة الصلابة في قطاعات الأسمنت والكيماويات والطاقة والمعادن وغيرها من القطاعات الصناعية، مثل الحجر الجيري والخبث والكوك والفحم وما إلى ذلك، لعمليات التكسير المتوسطة والدقيقة.

الأنواع:

1. كسارة أحادية الدوار: تنقسم إلى أنواع قابلة للعكس وغير قابلة للعكس.

2. كسارة مزدوجة الدوار: تتميز باحتوائها على دوارين لتعزيز كفاءة التكسير.

3. النماذج المستخدمة على نطاق واسع:تُستخدم كسارات المطرقة أحادية الدوار وكسارات المطرقة الحلقية بشكل شائع نظرًا لموثوقيتها وقدرتها على التكيف في سيناريوهات التكسير المختلفة.

المعلمات الفنية الرئيسية:

مبدأ العمل:

تعتمد كسارة المطرقة في المقام الأول على طاقة التأثير لسحق المواد. أثناء التشغيل:

1. يقوم المحرك بتدوير الدوار بسرعة عالية، بينما تدخل المواد إلى غرفة التكسير بشكل موحد.

2. تضرب رؤوس المطارق الدوارة عالية السرعة المواد وتقصها وتمزقها لتفتيتها.

3. تجبر جاذبية المواد نفسها المواد من رؤوس المطارق الدوارة نحو الحاجز وقضبان الشاشة داخل الإطار.

4. أسفل الدوار، يتم تركيب لوحة شاشة. تسقط الجسيمات الأصغر من فتحات الشاشة من خلالها للتفريغ، بينما تظل المواد كبيرة الحجم على لوحة الشاشة، وتضربها المطارق وتطحنها باستمرار حتى تصل إلى الحجم المطلوب قبل المرور عبر لوحة الشاشة.

المكونات الرئيسية لكسارة المطرقة

1. الإطار (غلاف الكسارة)
يتكون من الجسم السفلي، الغطاء العلوي الخلفي، الجدار الجانبي الأيسر، والجدار الجانبي الأيمن، متصلة بمسامير. يتميز بمدخل تغذية علوي ومبطن بالكامل بألواح تآكل من الفولاذ عالي المنغنيز. الجسم السفلي ملحوم من الفولاذ الهيكلي الكربوني، مع دعامات محمل ملحومة من الفولاذ عالي المنغنيز للدوار. يدعم الإطار وزن المعدات بأكملها وسلامتها الهيكلية.

2. نظام النقل
يقود المحرك العمود الرئيسي مباشرة عبر وصلة مرنة. يتم دعم العمود بواسطة محامل أسطوانية ذاتية المحاذاة كروية مثبتة في كتل محمل على كلا جانبي الإطار.

3. رؤوس المطارق
المكونات الأولية للتكسير، تحدد جودتها وشكلها ومادتها إنتاجية الكسارة. تتناسب الطاقة الحركية للمطرقة مع الوزن - توفر المطارق الأثقل كفاءة أعلى. عادة ما يتم صبها من مركب فولاذي عالي الكروم والمنغنيز متعدد العناصر، مما يطيل عمر الخدمة عدة مرات مقارنة بالمطارق القياسية.

المكونات الرئيسية لكسارة المطرقة

4. مجموعة الدوار
وحدة العمل الأساسية، تتكون من عمود رئيسي، أقراص مطرقة، دبابيس، ومطارق. يتم ترتيب المطارق في ثلاثة صفوف، معلقة بين الأقراص بواسطة دبابيس. تمنع الأقراص الطرفية والصواميل المحكمة الحركة المحورية للمطارق والأقراص.

5. البطانات المؤثرة
تخضع لتأثير المواد والتآكل أثناء التشغيل، يتم صب هذه البطانات من الفولاذ عالي المنغنيز، وتُقسى وتقوى لضمان مقاومة فائقة للتآكل والتأثير.

6. لوحة الشاشة
تتكون من إطار شاشة مقوس وألواح فحص، موضوعة أسفل الدوار لفصل المواد المسحوقة حسب الحجم.
